Apa saja persyaratan pemasangan untuk sambungan putar air pada peralatan skala kecil?

Jika menyangkut peralatan skala kecil yang memerlukan perpindahan air atau cairan lain selama rotasi, water rotary unions memainkan peran yang penting. Sebagai pemasok serikat putar air, saya telah menyaksikan secara langsung pentingnya pemasangan yang tepat untuk memastikan pengoperasian komponen ini secara efisien dan jangka panjang. Pada blog kali ini saya akan membahas tentang kebutuhan pemasangan water rotary union pada peralatan skala kecil.

1. Memahami Dasar-dasar Rotary Unions Air

Sebelum mempelajari persyaratan pemasangan, penting untuk memahami apa itu water rotary union. Serikat putar air adalah perangkat mekanis yang memungkinkan perpindahan air atau cairan lain dari sumber diam ke komponen berputar. Ini terdiri dari bagian yang diam (biasanya terhubung ke suplai fluida) dan bagian yang berputar (terhubung ke peralatan berputar). Desain ini memungkinkan aliran fluida terus menerus bahkan ketika peralatan sedang bergerak.

Pada peralatan skala kecil, water rotary unions biasanya digunakan dalam aplikasi seperti mesin industri skala kecil, peralatan laboratorium, dan beberapa jenis sistem otomatis. Misalnya, pada printer 3D skala kecil yang menggunakan komponen berpendingin air, sambungan putar air dapat memastikan pasokan cairan pendingin secara terus menerus ke bagian yang berputar.

2. Pemeriksaan Pra-Instalasi

2.1 Penilaian Kompatibilitas

Langkah pertama dalam proses pemasangan adalah memastikan bahwa water rotary union kompatibel dengan peralatan skala kecil. Ini termasuk memeriksa aspek-aspek berikut:

• Ukuran dan Dimensi: Ukuran fisik dari rotary union harus sesuai dengan ruang yang tersedia pada peralatan. Ukur area pemasangan dengan hati-hati dan bandingkan dengan dimensi yang disediakan dalam spesifikasi produk. Misalnya, jika peralatan memiliki ruang terbatas untuk pemasangan serikat putar, model yang ringkas sepertiSambungan Putar Air HS - G M16*1,5Lmungkin merupakan pilihan yang cocok.
• Tekanan dan Laju Aliran: Menentukan tekanan dan laju aliran air atau fluida yang diperlukan dalam sistem. Rotary union harus mampu menangani tekanan dan laju aliran maksimum tanpa kebocoran atau penurunan kinerja. Lihat lembar data produk untuk mengonfirmasi peringkat tekanan dan laju aliran dari serikat putar yang dipilih.
• Kompatibilitas Cairan: Pastikan bahan yang digunakan dalam rotary union kompatibel dengan cairan yang dipindahkan. Misalnya, jika fluida bersifat korosif, maka sambungan putar yang terbuat dari bahan tahan korosi seperti kuningan atau baja tahan karat, sepertiSambungan Putar Air Kuningan HS - XF, harus dipilih.

2.2 Inspeksi Rotary Union

Sebelum pemasangan, periksa dengan cermat serikat putar air apakah ada kerusakan atau cacat yang terlihat. Periksa seal, bearing, dan komponen lainnya apakah ada tanda-tanda keausan, retak, atau perakitan yang tidak tepat. Jika ditemukan masalah, segera hubungi pemasok untuk mendapatkan penggantian.

3. Langkah Instalasi

3.1 Memasang Rotary Union

• Penentuan posisi: Pilih posisi pemasangan yang sesuai untuk rotary union. Ini harus dipasang di lokasi yang mudah diakses untuk pemeliharaan dan tidak akan mengganggu komponen peralatan lainnya. Pastikan bagian stasioner dari serikat putar terpasang erat pada permukaan yang stabil menggunakan perangkat keras pemasangan yang sesuai.
• Penyelarasan: Penyelarasan yang tepat sangat penting untuk kelancaran pengoperasian serikat putar. Ketidaksejajaran dapat menyebabkan keausan berlebihan pada seal dan bearing, sehingga menyebabkan kebocoran dan kegagalan dini. Gunakan alat penyelarasan seperti indikator dial untuk memastikan bahwa bagian-bagian yang berputar dan diam dari serikat putar telah sejajar dengan sempurna.

3.2 Menghubungkan Saluran Fluida

• Pemilihan Pipa: Pilih pipa atau selang yang sesuai untuk menghubungkan serikat putar ke sumber cairan dan peralatan berputar. Pipa harus memiliki ukuran dan bahan yang tepat agar sesuai dengan kebutuhan tekanan dan aliran sistem. Misalnya, selang fleksibel dapat digunakan untuk mengakomodasi gerakan kecil atau getaran pada peralatan.
• Penyegelan: Gunakan bahan penyegel yang tepat seperti cincin-O atau gasket saat menyambungkan pipa ke serikat putar. Pastikan segel dipasang dengan benar dan dikencangkan sesuai torsi yang disarankan untuk mencegah kebocoran cairan.

3.3 Sambungan Listrik (jika ada)

Beberapa serikat putar air mungkin memiliki komponen listrik, seperti sensor atau katup kontrol. Jika hal ini terjadi, ikuti instruksi dari pabriknya untuk membuat sambungan listrik. Pastikan untuk menggunakan kabel dan konektor yang sesuai dan mematuhi semua standar keselamatan kelistrikan.

4. Pengujian Pasca - instalasi

4.1 Pengujian Kebocoran

Setelah pemasangan selesai, lakukan uji kebocoran untuk memastikan tidak ada kebocoran cairan pada sistem. Mulailah dengan memberi tekanan perlahan pada sistem ke tekanan rendah dan periksa semua sambungan dan segel apakah ada tanda-tanda kebocoran. Jika kebocoran terdeteksi, segera matikan pasokan cairan dan identifikasi sumber kebocoran. Kencangkan sambungan atau ganti segel jika perlu.

4.2 Pengujian Operasional

Setelah uji kebocoran berhasil, lakukan uji operasional peralatan. Jalankan peralatan pada kecepatan rendah pada awalnya dan amati kinerja penyatuan putar air. Periksa apakah ada suara, getaran, atau perubahan laju aliran fluida yang tidak normal. Jika ada masalah yang terdeteksi, hentikan peralatan dan atasi masalahnya.

5. Persyaratan Pemeliharaan

Perawatan yang tepat sangat penting untuk memastikan kinerja jangka panjang dari water rotary union. Berikut beberapa tip perawatan:

• Inspeksi Reguler: Periksa secara berkala serikat putar apakah ada tanda-tanda keausan, kerusakan, atau kebocoran. Periksa segel, bantalan, dan komponen lainnya apakah ada tanda-tanda kerusakan.
• Pelumasan: Jika serikat putar memerlukan pelumasan, ikuti rekomendasi pabrikan mengenai jenis dan frekuensi pelumasan. Pelumasan yang tepat dapat mengurangi gesekan dan keausan pada bagian yang bergerak.
• Pembersihan: Jaga kebersihan rotary union dan area sekitarnya untuk mencegah penumpukan kotoran dan serpihan. Gunakan bahan dan metode pembersih yang sesuai untuk menghindari kerusakan komponen.

6. Kesimpulan

Memasang water rotary union pada peralatan skala kecil memerlukan perencanaan yang matang, teknik pemasangan yang tepat, dan pengujian yang menyeluruh. Dengan mengikuti persyaratan pemasangan yang dijelaskan dalam blog ini, Anda dapat memastikan pengoperasian rotary union dan keseluruhan peralatan yang efisien dan andal.

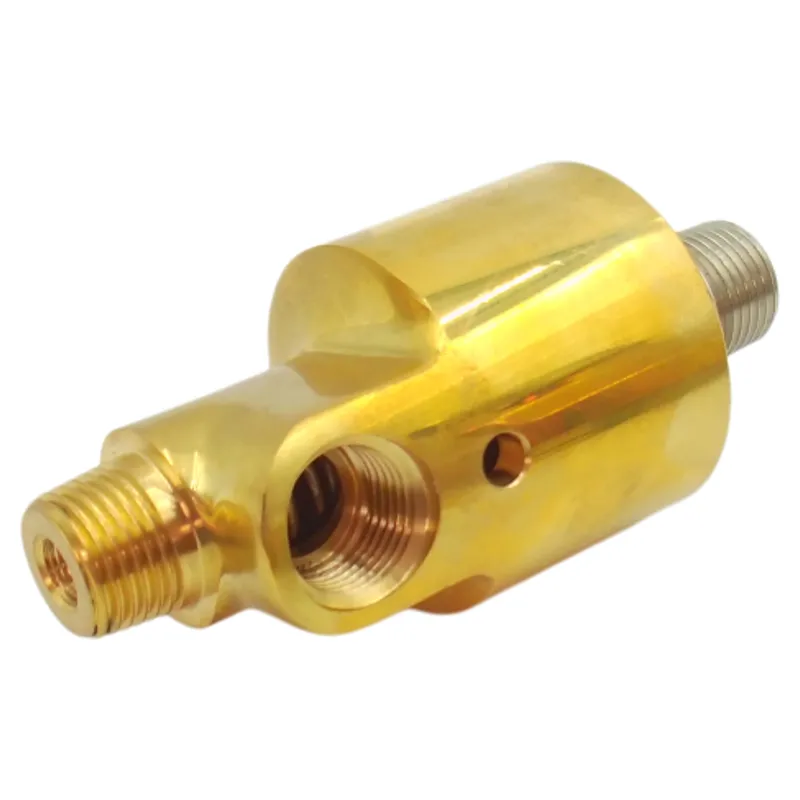

Jika Anda sedang mencari serikat putar air berkualitas tinggi yang cocok untuk peralatan skala kecil Anda, kami menawarkan berbagai macam produk, termasukPengganti untuk GOOVER Rotary Joint Seri BA,Sambungan Putar Air Kuningan HS - XF, DanSambungan Putar Air HS - G M16*1,5L. Tim ahli kami siap membantu Anda dalam memilih produk yang tepat serta memberikan panduan pemasangan dan pemeliharaan. Hubungi kami untuk memulai diskusi pengadaan dan menemukan solusi terbaik untuk kebutuhan Anda.
