Sambungan Putar Oli Panas

Profil Perusahaan

Shandong HanGe Sealing Technology Co., Ltd berafiliasi dengan HanGe Group, yang berfokus pada industri "Rotasi & Penyegelan". Produk utamanya adalah Rotary Joints (Rotary Unions, Rotating Unions), Swivel Joints, Flexible Metal Hoses, dll.
Kami memiliki perusahaan impor dan ekspor profesional (Shandong HanGe Import and Export Trade Co., Ltd) yang mengimpor segel untuk sambungan putar dan mengekspor sambungan putar yang kami produksi ke seluruh dunia.

Mengapa Memilih Kami

Solusi Satu Atap

Kami berkomitmen untuk menjadi "supermarket" dalam industri sambungan putar, memproduksi dan memasok berbagai jenis sambungan putar untuk berbagai keperluan. Anda dapat menemukan sambungan putar apa pun yang Anda butuhkan dan melakukan pembelian di satu tempat.

Kualitas tinggi

Industri baja, pembuatan kertas, pengemasan, plastik, percetakan dan pewarnaan, karet, serat kimia, percetakan, penerbangan, kaca, pengeringan, rokok, pertambangan, listrik, minyak bumi, kimia, farmasi, makanan, konstruksi dan industri lainnya.

Peralatan Produksi

Pusat Permesinan Vertikal, Mesin Bubut CNC, Mesin Bor Radial, Mesin Penggiling, Mesin Press Hidrolik.

Pasar Produksi

Amerika Serikat, Italia, Thailand, Bulgaria, Meksiko, Uni Emirat Arab, Afrika Selatan, Rusia, Iran, Cile dll.

Rotary Union Minyak Termal

Saat memilih sambungan putar, model spesifik yang berlaku perlu ditentukan berdasarkan persyaratan kondisi pengoperasian.

Sambungan Putar Oli Termal

Sambungan putar minyak termal satu lintasan merupakan solusi yang sangat efisien dan mudah dirawat untuk aplikasi yang memerlukan pemindahan cairan pembawa panas secara andal sambil mengakomodasi gerakan rotasi.

Sambungan Putar Oli Panas

Pemilihan bahan sambungan putar yang cocok untuk transmisi fluida suhu tinggi merupakan tugas krusial, yang secara langsung memengaruhi keselamatan, efisiensi, dan masa pakai peralatan.

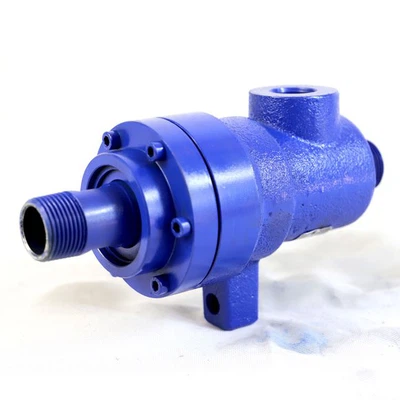

Apa itu Sambungan Putar Minyak Panas?

Sambungan putar minyak panas adalah sambungan serbaguna yang cocok untuk layanan air dan kondensat. Sambungan ini memiliki desain yang ringkas, dengan sepasang bantalan bola untuk menjaga keselarasan rotor. Sambungan putar untuk layanan air dapat dengan mudah diganti dan diperbaiki di lokasi. Tersedia dengan rangka kuningan, aluminium atau baja karbon dan rotor baja karbon atau baja tahan karat.
Sambungan putar minyak panas yang mudah diganti, diperbaiki, dan diservis komponen penyegel pada sistem mesin, yaitu Tidak perlu membongkar sambungan dari sistem. Cukup lepaskan baut pada tutup ujung dan pisahkan tutup ujung dengan selang. Lepaskan segel putar lama dan kelompok segel mengambang dan ganti dengan yang baru.

Manfaat Sambungan Putar Oli Panas

Mereka membantu membuat lebih banyak barang dengan lebih cepat

Dengan teknologi canggih, sambungan putar minyak panas mempercepat hasil produksi kita

Kurang berhenti

Mereka menjaga mesin tetap berjalan tanpa perlu berhenti dan memulai lagi

Mereka menjaga mesin dalam kondisi baik

Sambungan putar oli panas membantu menghentikan keausan dengan menjaga semuanya tetap dingin atau terlumasi dengan benar

Mereka sesuai dengan apa yang Anda butuhkan

Anda dapat mengatur sambungan putar minyak panas agar bekerja sesuai kebutuhan Anda

Mereka membuat pekerjaan lebih efisien

Sambungan putar minyak panas mengurangi waktu mesin tidak bekerja dan perawatan yang dibutuhkannya

Jenis Sambungan Putar Minyak Panas

Rotary Union Berkecepatan Tinggi:Jenis rotary union ini dirancang untuk menangani kecepatan putar tinggi sekaligus menjaga sambungan yang andal dan bebas kebocoran. Jenis ini umumnya digunakan dalam aplikasi seperti pusat permesinan berkecepatan tinggi, aplikasi spindel, dan tabel indeks putar.

Rotary Union Bertekanan Tinggi:Sambungan putar bertekanan tinggi dirancang khusus untuk menangani tekanan fluida di atas kisaran normal. Sambungan ini dibuat dengan bahan dan segel yang kuat untuk memastikan integritas sambungan dalam kondisi tekanan tinggi.

Rotary Union Suhu Tinggi:Sambungan putar ini dirancang untuk menahan suhu tinggi. Sambungan ini menggunakan material khusus, segel, dan mekanisme pendinginan untuk mencegah panas berlebih dan menjaga efisiensi pemindahan cairan.

Rotary Union Melalui Lubang:Sambungan putar tembus lubang memungkinkan lewatnya cairan, gas, udara, atau sinyal listrik melalui bagian tengah sambungan. Jenis sambungan putar ini sering digunakan dalam aplikasi yang mengharuskan media atau sinyal dilewatkan melalui struktur yang berputar, seperti meja putar atau pengindeks putar.

Serikat Rotary Hibrida:Rotary union hibrida menggabungkan fungsi transfer fluida dan slip ring elektrik dalam satu perangkat. Rotary union hibrida memungkinkan transfer media fluida dan daya atau sinyal listrik melalui sambungan yang berputar.

Aplikasi Sambungan Putar Minyak Panas

Sambungan putar minyak panas memiliki aplikasi yang luas di berbagai industri, yang berkontribusi pada pengoperasian sistem putar yang lancar. Mari kita bahas perannya di sektor manufaktur, otomotif, kedirgantaraan, dan kelautan.

Industri manufaktur

Dalam industri manufaktur, sambungan putar minyak panas memainkan peran penting dalam memastikan efisiensi berbagai proses. Aplikasinya meliputi:
Pemotongan Logam:Digunakan di pusat permesinan untuk mentransfer cairan pendingin untuk pengendalian suhu dan evakuasi chip.
Mesin Cetak:Memfasilitasi pemindahan tinta dan pelarut dalam proses pencetakan berkecepatan tinggi.
Mesin Tekstil:Digunakan dalam proses pewarnaan dan penyelesaian untuk menangani pemindahan uap atau air panas.

Industri otomotif

Sektor otomotif mengandalkan sambungan putar oli panas untuk berbagai aplikasi, yang berkontribusi pada kelancaran pengoperasian kendaraan. Aplikasinya meliputi:
Sistem Power Steering:Sambungan putar oli panas hidrolik membantu dalam pemindahan cairan hidrolik untuk power steering.
Sistem Transmisi:Memfasilitasi pemindahan cairan hidrolik untuk perpindahan gigi yang mulus pada transmisi otomatis.
Pendinginan Mesin:Digunakan dalam sistem pendingin untuk memindahkan cairan guna mengatur suhu.

Prinsip Kerja Sambungan Putar Minyak Panas

Sambungan putar minyak panas, sebagai segel untuk sambungan pipa kecil, banyak digunakan dalam berbagai mesin transmisi hidrolik. Kisaran suhu kerja yang sesuai biasanya -20 derajat ~100 derajat; tekanan nominal PN Kurang dari atau sama dengan 40MPa; spesifikasinya umumnya tidak besar. Sambungan putar yang digunakan untuk mengangkut air laut, air tawar, air panas dan dingin, air minum, minyak mentah, bahan bakar minyak, gas dan uap lainnya serta bubuk granular dengan suhu tidak lebih tinggi dari 170 derajat sebagian besar digunakan dalam jaringan pipa dan perangkat jaringan pipa dalam sistem pasokan air konstruksi perkotaan, kapal dan industri petrokimia, dan kisaran spesifikasinya relatif luas.

Sambungan putar minyak panas memiliki bagian konduit yang terhubung ke ujung atas pipa pengangkat, atau bagian dari pipa pengangkat pada peralatan instalasi. Ketika dua elemen berputar berputar dalam arah yang berlawanan satu sama lain dan berputar melalui busur lebih besar dari 360 derajat, ketika elemen sambungan putar berputar dalam satu arah di sekitar sumbu umum, bagian konduit meninggalkan elemen bawah dan ditempatkan pada elemen atas. Dengan cara ini, jika konduit cukup panjang dan dua elemen cukup besar, dukungan dapat diputar dalam satu arah melalui busur lebih besar dari 360 derajat, dan kemudian dukungan dapat dibalik. Tujuan ini dapat dicapai tanpa sambungan putar tradisional, segel, dll.

Prinsip Kerja Sambungan Putar Minyak Panas

Kedua ujung cangkang masing-masing dihubungkan secara tetap dengan penutup ekor dengan saluran cairan di cangkang dan penutup ujung dengan penyangga berongga di tengahnya. Tabung luar dihubungkan secara berputar ke cangkang melalui dua bantalan, ujung luar tabung luar memanjang keluar dari penutup ujung, dan perangkat penyegel disediakan di antara ujung dalam tabung luar dan penutup ekor. Ada beberapa lubang pembuangan panas pada cangkang di antara kedua bantalan. Lubang pembuangan panas adalah lubang berbentuk pinggang. Perangkat penyegel mencakup cincin statis dan beberapa pegas. Cincin statis dipasang secara geser di penutup ekor, dan ujung cincin statis disegel secara dinamis dengan ujung dalam tabung luar; beberapa pegas dipasang di antara permukaan ujung penutup ekor dan permukaan ujung cincin cembung yang dipasang pada lingkar luar cincin statis. Lapisan insulasi disediakan di dinding tabung luar. Tabung dalam dipasang secara berputar di penutup ekor, dan tabung dalam dimasukkan ke dalam tabung luar. Selongsong geser dipasang di antara penutup ekor dan tabung dalam. Siku peredam terhubung secara tetap ke ujung luar penutup ekor. Siku persegi terhubung secara tetap ke ujung luar penutup ekor. Siku peredam terhubung secara tetap ke ujung luar penutup ekor, dan tabung bagian dalam dipasang secara berputar di siku peredam, dan tabung bagian dalam dimasukkan ke dalam tabung bagian luar.

Sambungan dilengkapi dengan lubang pembuangan panas pada cangkang di antara dua bantalan, yang dapat menghilangkan panas dari oli pemindah panas tepat waktu, mengurangi dan menghilangkan kegagalan bantalan yang macet karena ekspansi termal, dan meningkatkan keandalan sambungan putar; cangkang dilengkapi dengan pipa pengembalian oli, yang dapat mengembalikan oli pemindah panas ke sistem pengembalian oli tertutup. Oli pemindah panas tahan terhadap oksidasi, kokas, dan kebocoran.

Struktur penyegelan sambungan putar minyak panas

Dalam proses produksi industri, sambungan putar merupakan komponen kunci yang sangat penting, yang dapat mewujudkan transmisi media fluida yang terus-menerus, stabil, dan efisien antara jaringan pipa dan peralatan. Di antara semuanya, sambungan putar minyak panas telah banyak digunakan di berbagai lingkungan bersuhu tinggi karena kinerjanya yang sangat baik.

Sambungan putar minyak panas adalah sambungan putar yang khusus digunakan untuk menyalurkan minyak termal. Komponen utamanya terdiri dari cangkang, rotor, penutup ujung, dll. Setelah pemesinan presisi dan pencocokan yang ketat, sambungan ini dapat mencapai penyaluran media fluida yang stabil dalam putaran kecepatan tinggi.

Struktur penyegelan sambungan putar minyak panas terutama terdiri dari cincin-O dan paking logam. Cincin-O terutama digunakan untuk mencegah kebocoran cairan, dan paking logam terutama digunakan untuk mencegah kebocoran gas. Selain itu, untuk lebih meningkatkan kinerja penyegelan, sambungan putar minyak panas juga menggunakan bahan dan desain penyegelan khusus, seperti struktur penyegelan labirin, sehingga dapat mempertahankan kinerja penyegelan yang baik bahkan di lingkungan bersuhu tinggi.

Ketika oli pemindah panas memasuki sambungan putar oli panas dari satu ujung, putaran rotor akan mendorong oli pemindah panas mengalir di sepanjang bagian dalam sambungan putar dan akhirnya mengalir keluar dari ujung lainnya. Dalam proses ini, cincin-O dan paking logam di dalam sambungan putar akan saling menempel erat untuk membentuk ruang tertutup rapat guna memastikan oli pemindah panas tidak akan bocor.

Karena sambungan putar minyak panas mengadopsi bahan dan desain penyegelan khusus, sambungan ini dapat mempertahankan kinerja penyegelan yang baik bahkan di lingkungan bersuhu tinggi. Pada saat yang sama, bahan yang digunakan di bagian utama sambungan putar minyak panas juga memiliki ketahanan suhu tinggi yang sangat baik, dan dapat mempertahankan kondisi kerja yang stabil di lingkungan bersuhu tinggi.

Sambungan putar minyak panas dapat bekerja dengan baik di berbagai lingkungan bersuhu tinggi karena kinerja penyegelannya yang sangat baik dan ketahanannya terhadap suhu tinggi. Baik dalam industri tradisional seperti minyak bumi, industri kimia, dan tenaga listrik, maupun dalam industri yang sedang berkembang seperti energi baru dan material baru, sambungan putar minyak panas memegang peranan penting.

Cara Merawat Rotary Joint yang Menggunakan Oli Panas

Rotary union yang digunakan dengan oli perpindahan panas memerlukan perhatian khusus selama perbaikan untuk memastikan pengoperasian bebas kebocoran. Karena kondisi ini, rotary union harus dibongkar dan dibersihkan secara menyeluruh jika terdeteksi kebocoran. Perawatan harus dilakukan untuk mencegah kerusakan pada permukaan penyegelan saat membersihkan.

Semua permukaan penyegelan dibuat dengan presisi untuk memastikan kinerja penyegelan yang efektif dan lapisan permukaan yang halus harus dipertahankan selama proses pembersihan.

Ketegangan pada pipa dapat memaksa sambungan putar minyak panas keluar dari keselarasan dan mengakibatkan kebocoran. Dua potong selang logam fleksibel, dipasang tegak lurus satu sama lain, harus digunakan pada setiap sambungan masuk dan keluar dari sambungan putar. Selang-selang tersebut harus disangga dengan benar sehingga beban pipa tidak langsung mengenai sambungan putar. Jika menggunakan sambungan melingkar, pastikan untuk mengikuti rekomendasi produsen selang mengenai panjang dan pemasangan yang benar.

Pembatasan torsi sangat penting untuk sambungan putar yang menyegel oli pemindah panas. Perhatian khusus harus diberikan untuk memastikan bahwa pembatasan torsi tidak memberikan beban samping yang signifikan pada unit. Kondisi ini akan mempercepat keausan pemandu dan pada akhirnya akan menyebabkan ketidaksejajaran segel.

Jika sambungan putar oli panas mulai bocor segera setelah pemasangan, bongkar dan periksa cincin segel karbon untuk melihat goresan atau tanda pusaran pada permukaan datar atau cekung. Tanda-tanda ini menunjukkan adanya partikel dalam oli dan diperlukan sistem penyaringan yang lebih efektif. Sebagian kontaminasi biasanya terlihat di dalam sambungan putar dan biasanya berisi petunjuk untuk menentukan sumber kontaminan. Pipa atau rol baru sering kali memerlukan pembilasan seluruh sistem pada laju aliran tinggi untuk membuang serpihan logam, terak penggilingan, dan kontaminasi lainnya.

Pabrik kami

productcate-1-1

Tanya Jawab Umum

T: Apa itu sambungan putar minyak panas, dan bagaimana cara kerjanya?

A: Sambungan putar oli panas adalah perangkat mekanis yang dirancang untuk memindahkan oli termal di bawah tekanan dan suhu tinggi dari sumber yang diam ke komponen yang berputar sambil mempertahankan segel untuk mencegah kebocoran oli. Sambungan ini menggunakan serangkaian segel labirin, cincin logam, dan terkadang pengepakan grafit untuk menciptakan penghalang antara bagian yang bergerak dan yang diam.

T: Apa aplikasi utama sambungan putar minyak panas?

A: Umumnya digunakan dalam proses industri yang memerlukan penggunaan minyak panas, seperti dalam sistem perpindahan panas, operasi pengeringan, dan berbagai jenis konveyor, termasuk konveyor tarik spiral dan tabung.

T: Dari bahan apa sambungan putar minyak panas biasanya dibuat?

A: Baja paduan bermutu tinggi, seperti AISI 304, 316, dan Inconel, biasanya digunakan untuk bodi karena kekuatan dan ketahanannya terhadap suhu tinggi dan korosi. Segel internal dan cincin penghapus sering kali terbuat dari PTFE, grafit, atau paduan logam yang dapat menahan kondisi pengoperasian.

T: Pada kisaran suhu berapa sambungan putar minyak panas dapat beroperasi?

A: Bergantung pada desain dan bahan yang digunakan, sambungan putar ini biasanya dapat menahan suhu pengoperasian mulai dari sekitar 150 derajat hingga 600 derajat (300 derajat F hingga 1112 derajat F). Beberapa sambungan putar khusus dapat menahan suhu yang lebih tinggi.

T: Bagaimana ukuran sambungan putar minyak panas dipilih?

A: Pemilihan didasarkan pada laju aliran oli, tekanan operasi maksimum, kecepatan putar, dan suhu sekitar. Diameter internal harus cukup untuk menangani aliran tanpa penurunan tekanan yang berlebihan, dan panjangnya harus sesuai dengan persyaratan aplikasi.

T: Fitur keselamatan apa yang harus dimiliki sambungan putar minyak panas?

A: Fitur keselamatan utama meliputi katup pelepas tekanan, sensor suhu, dan flensa isolasi yang memungkinkan perawatan tanpa mematikan sistem. Selain itu, fitur-fitur tersebut harus dirancang untuk mencegah oli bocor ke lingkungan dan mencakup fitur untuk menangani pemuaian termal oli.

T: Bagaimana cara perawatan dan servis sambungan putar minyak panas?

A: Pemeriksaan rutin untuk mengetahui keausan, kebocoran, dan korosi sangatlah penting. Segel dan wiper harus diganti secara berkala. Sambungan putar harus dijaga kebersihannya dan bebas dari kontaminan. Setelah perawatan atau perbaikan, sistem harus diuji untuk mengetahui kebocoran dan pengoperasian yang tepat sebelum melanjutkan servis penuh.

T: Apakah sambungan putar minyak panas dapat menahan kelembapan dalam minyak?

A: Kelembapan dapat menyebabkan kerusakan parah pada sambungan putar yang terkena minyak panas. Meskipun beberapa desain dapat mentoleransi sedikit kelembapan, sebagian besar memerlukan oli kering untuk mencegah korosi dan degradasi segel. Pengering atau sistem pengering dapat digunakan di hulu sambungan putar untuk menghilangkan kelembapan.

T: Apa saja mode kegagalan umum pada sambungan putar minyak panas?

A: Mode kegagalan umum meliputi keausan seal, korosi internal, kegagalan cincin wiper, dan keausan bearing. Hal ini dapat menyebabkan kebocoran, penurunan kinerja, dan kemungkinan kegagalan yang fatal jika tidak segera ditangani.

T: Berapa lama perkiraan umur sambungan putar minyak panas dalam kondisi normal?

A: Dengan perawatan dan pengoperasian yang tepat, sambungan putar minyak panas dapat bertahan selama beberapa tahun. Namun, masa pakai sebenarnya akan bergantung pada faktor-faktor seperti kualitas sambungan, kondisi pengoperasian, dan frekuensi perawatan.

T: Bagaimana cara memasang sambungan putar minyak panas?

A: Pemasangan harus mengikuti panduan pabrik, termasuk penyelarasan sambungan putar dengan sumbu putaran. Flensa harus disegel dengan benar untuk mencegah kebocoran, dan sambungan putar harus diamankan dengan baut atau pengencang lainnya.

T: Bisakah sambungan putar minyak panas disesuaikan?

A: Ya, banyak produsen menawarkan opsi penyesuaian untuk memenuhi kebutuhan aplikasi tertentu, seperti panjang non-standar, konfigurasi port khusus, atau modifikasi untuk lingkungan berbahaya.

T: Bagaimana kondisi lingkungan memengaruhi kinerja sambungan putar minyak panas?

A: Suhu ekstrem, getaran, dan paparan zat korosif dapat memengaruhi kinerja dan masa pakai sambungan putar minyak panas. Tindakan perlindungan dan pelindungan yang tepat mungkin diperlukan di lingkungan yang keras.

T: Apa dampak ekspansi termal pada sambungan putar minyak panas?

A: Ekspansi termal pada oli dan material sambungan putar harus dikelola untuk mencegah kerusakan. Hal ini dapat melibatkan penggunaan loop ekspansi atau selang fleksibel untuk menyerap gerakan yang disebabkan oleh ekspansi.

T: Bagaimana cara memecahkan masalah pada sambungan putar minyak panas yang tidak berfungsi?

A: Mulailah dengan memeriksa kebocoran yang terlihat, suara yang tidak biasa, atau perubahan suhu pengoperasian. Kemudian, periksa segel dan wiper untuk mengetahui keausan atau kerusakan. Jika masalah berlanjut, konsultasikan dengan panduan pemecahan masalah produsen atau hubungi dukungan teknis.

T: Apa konsekuensi mengabaikan perawatan pada sambungan putar oli panas?

J: Mengabaikan perawatan dapat menyebabkan peningkatan keausan, penurunan efisiensi, dan akhirnya, kegagalan dini pada sambungan putar. Hal ini dapat mengakibatkan waktu henti, biaya perbaikan, dan potensi bahaya lingkungan akibat kebocoran oli.

T: Bagaimana Anda memilih antara sambungan putar segel tunggal dan segel ganda?

A: Sambungan putar segel tunggal lebih sederhana dan lebih murah, tetapi mungkin kurang cocok untuk aplikasi bertekanan tinggi atau bersuhu tinggi. Sambungan putar segel ganda memberikan penghalang tambahan terhadap kebocoran dan umumnya lebih andal dalam kondisi yang sulit.

T: Apa peran pelumasan dalam pemeliharaan sambungan putar minyak panas?

A: Pelumasan komponen yang bergerak dalam sambungan putar sangat penting untuk mengurangi keausan dan gesekan. Jenis pelumas yang digunakan harus sesuai dengan oli panas dan kondisi pengoperasian sambungan putar. Pelumasan secara teratur dapat memperpanjang umur sambungan secara signifikan.
